礎オメガ工法
ISHIZUE OMEGA
ALL INSIGHTS, UNITED.
これまでの知見、
そのすべてを一本に
独自製法により業界最高クラスの支持力を維持したまま、鋼管軸のサイズダウンを実現しました。
確かな支持力と施工性を両立した、合理性の高い洗練された鋼管杭工法です。
ABOUT
業界最高クラスの
支持力

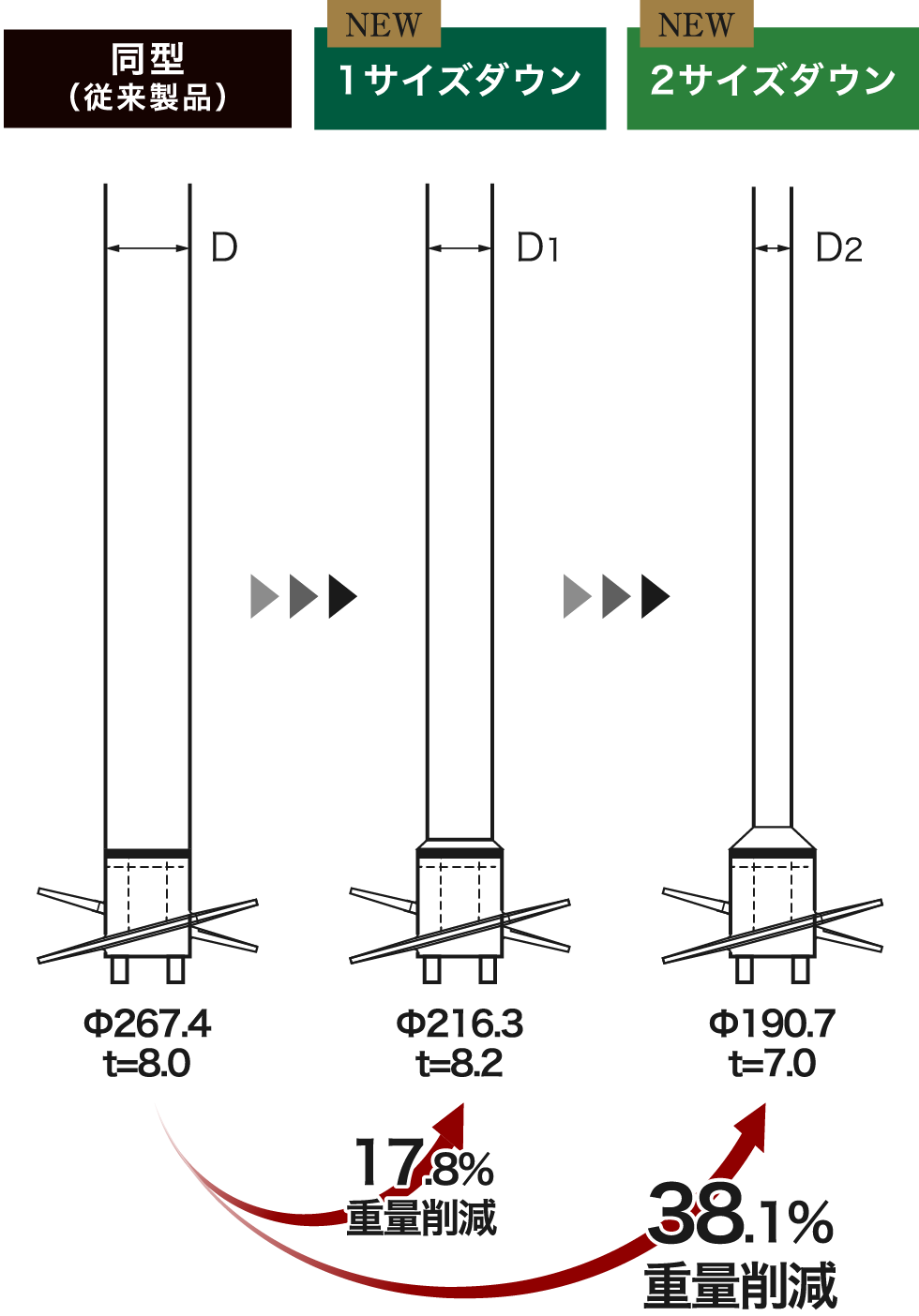

性能を上げ、サイズを下げる。
究極のコストパフォーマンスへ。
礎オメガ工法は、業界最高クラスの支持力を持つ、国土交通大臣認定の鋼管杭です。
従来の「先端翼を溶接で製作する工法」とは異なり、鋳物による一体型製法を採用することで、拡翼部の大型化と最適な形状設計を可能にしました。
これにより、支持力の大幅な向上と同時に、鋼管杭のサイズダウンを実現した、経済性と性能を両立する新しい鋼管杭工法です。
LINEUP
21種類の豊富な翼径に対して地盤・設計荷重に応じた本体鋼管軸径を選択することが可能です。

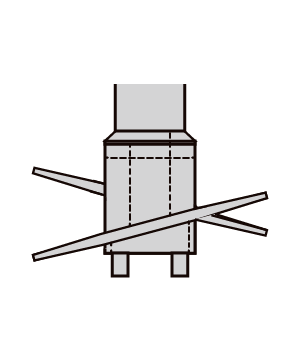

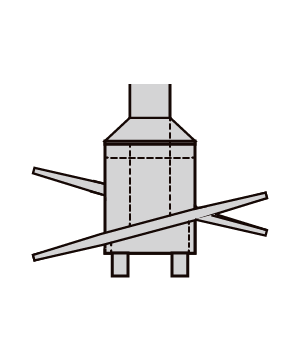

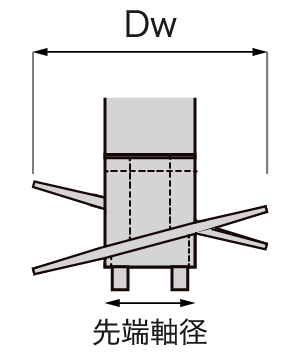

先端拡翼部・軸部鋼管径使用ラインナップ(単位：mm)
| 先端軸径 | 翼径 Dw |
軸部鋼管径 | ||
|---|---|---|---|---|
| D | D1 | D2 | ||
|
|
|
||
| 101.6 | 250 | 101.6 | - | - |
| 270 | ||||
| 114.3 | 300 | 114.3 | - | - |
| 310 | 114.3 | 101.6 | - | |
| 139.8 | 350 | 139.8 | - | - |
| 450 | 139.8 | 114.3 | 101.6 | |
| 165.2 | 500 | 165.2 | 139.8 | 114.3 |
| 190.7 | 550 | 190.7 | 165.2 | 139.8 |
| 650 | ||||
| 216.3 | 550 | 216.3 | 190.7 | 165.2 |
| 650 | 216.3 | - | - | |
| 740 | 216.3 | 190.7 | 165.2 | |
| 267.4 | 700 | 267.4 | 216.3 | 190.7 |
| 800 | 267.4 | - | - | |
| 950 | 267.4 | 216.3 | 190.7 | |
| 318.5 | 650 | 318.5 | 267.4 | 216.3 |
| 800 | 318.5 | - | - | |
| 1010 | 318.5 | 267.4 | 216.3 | |
| 355.6 | 750 | 355.6 | 318.5 | 267.4 |
| 900 | 355.6 | - | - | |
| 1060 | 355.6 | 318.5 | 267.4 | |
| 406.4 | 850 | 406.4 | 355.6 | 318.5 |
| 1000 | 406.4 | - | - | |
| 1130 | 406.4 | 355.6 | 318.5 | |
| 457.2 | 950 | 457.2 | 406.4 | 355.6 |
| 1150 | ||||
※納期は担当営業にお問い合わせください。
適用範囲
- 支持地盤
- 砂質地盤・礫質地盤・粘土質地盤
- 最大施工深さ
- 砂質地盤・礫質地盤：130D
粘土質地盤：130D（ただしφ457.2は58mまで）
- ［引抜き］最小杭長
- 2.7mと3.2Dwの大きい方
- 適用する建築物の規模
- 延床面積の合計が500,000㎡以下
DOWNLOAD
カタログ・各種資料はこちらからご覧いただけます。
礎オメガ工法協会専用サイトへ
礎オメガ工法に関する問い合わせは、下部お問い合わせから弊社に直接お問い合わせください。
